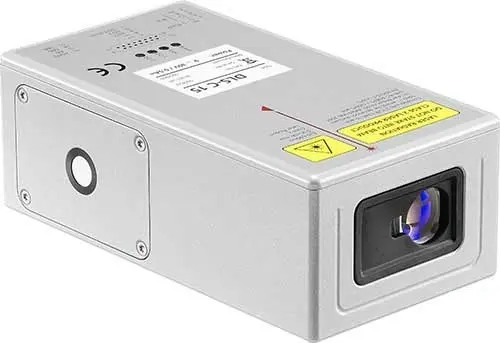

Distanci贸metro DLS-CH30

Distanci贸metro DLS-CH30
distanciometro industrial para montaje fijo con SPS

El distanci贸metro DLS sirve para medir distancias con precisi贸n en el sector de la industria. Con este distanciometro podr谩 medir por ejemplo el llenado de los contenedores, la posici贸n de los objetos en la cinta transportadora o el grosor de rodillos y cilindros, as铆 como guardar y valorar los datos en el PC o bien conectar el aparato a un controlador (SPS) para su manejo y lectura. Las posibilidades de uso del distanci贸metro son m煤ltiples. Ofrecemos tambi茅n el modelo DLS-CH que integra un calefactor, lo que permite su uso en ambientes de baja temperatura.El distanci贸metro es muy sencillo de instalar con la ayuda de los tornillos M4 y se alimenta por medio de la red (9 - 30 VDC para serie DLS-C y 9 鈥� 24 V para serie DLS-CH). La versi贸n est谩ndar de este distanci贸metro debe estar siempre conectado a un PC. La medici贸n se activa tambi茅n desde el PC o en el monitor. Los valores de medici贸n se dan en forma anal贸gica o digital. Si desea conectar el distanci贸metro a un聽controlador (SPS) no necesita un PC para el manejo del aparato. Para ello debe tener en cuenta que su controlador (SPS) disponga de una interfaz RS-232 o RS-422.聽

- Rango de medici贸n de 0,05 a 150 m
- Interfaz de serie RS-232, RS-422 es
聽 opcional
- Salida anal贸gica programable 4...20 mA
- Se pueden conectar hasta 10 m贸dulos en聽
聽 una l铆nea
- Apto para uso en interiores y exteriores
- Sencillo de manejar y de instalar
- Versi贸n DLS-CH integra un calefactor
- S贸lido, resistente a golpes y a salpicaduras
聽聽 de agua (IP 65)

- Muy ligero
- Sin pantalla
- Sin teclado
- Mide distancias en casi todas las condiciones
聽聽 climatol贸gicas聽
- Carcasa de aluminio fundido a presi贸n聽
- Mide con mucha precisi贸n聽
- L谩ser clase 2 (< 0,95 mW)

Influencia de los objetivos a medir / otras influencias

- Todos los objetivos opacos pueden ser medidos. No se pueden obtener resultados de medici贸n聽 con objetivos transparentes
- Los objetivos lisos con una buena reflexi贸n dan mejores y m谩s r谩pidos resultados de medici贸n聽que los rugosos. Las superficies rugosas influyen negativamente en el tiempo de medici贸n (0,3 -聽 聽4 s)
- Si existe una alta concentraci贸n de polvo entre el distanci贸metro y el objetivo, p.e. midiendo聽silos de cemento, esto tendr谩 tambi茅n una influencia negativa sobre la medici贸n.
- Los objetivos en movimiento pueden ser medidos.

Especificaciones t茅cnicas

Rango de medici贸n

0,05 ... 65 m en superficies naturales聽
0,05 ... 150 m con blanco de comprobaci贸n

Precisi贸n t铆pica

DLS-CH30: 卤3,0 mm

Resoluci贸n

0,1 mm

Tiempo de medici贸n

0,2 s ... 4 s para mediciones 煤nicas
0,15 s para mediciones prolongadas

Tipo de l谩ser

Clase II (620 - 690 nm)

Di谩metro del punto l谩ser en mm por metro

6 mm a 10 m, 30 mm a 50 m,聽 60 mm a 100 m

Interfaz

RS-232 y RS-422

Salida

0/4 ... 20 mA

Software

Incluido

Tensi贸n de alimentaci贸n
DLS-CH30

Externa聽 24 ... 30 V DC

Toma de corriente

M谩x. 140 mA a 24 V

Rango de temperatura
DLS-CH30

- 40 ... + 50 掳C para mediciones 煤nicas聽
- 40 ... + 45 掳C para mediciones prolongadas

Temperatura de almac茅n

-40 潞C ... +70 潞C

Pantalla

4 x LED

Soporte

3 x tornillo M 4

Protecci贸n

IP 65

Carcasa

Aluminio

Dimensiones

150 x 80 x 54 mm

Peso

670 g

Software

Descargar del software re DLS
del distanci贸metro

Estabilidad de la medici贸n

La precisi贸n de la medici贸n de 卤 3,0 o 卤 1,5 ,5 mm viene de un reparto estad铆stico del 95%. La va- riante t铆pica la puede obtener del esquema que se encuentra a la derecha.
Ciertos factores y determinados materiales y superficies tienen una influencia negativa en el re- sultado de la medici贸n:
- Medici贸n en un entorno a altas temperaturas (> +50 掳C)掳C)
- Medici贸n en una superficie muy pulida (p.e.cilindros de acero noble con pulido brillante)

Efectos perjudiciales de la luz l谩ser

El distanci贸metro de la serie DLS pertenece a la clase l谩ser II. Los aparatos de la clase l谩ser II poseen un l谩ser visible con poco rendimiento (<1 mW) por lo que cabe la posibilidad de da帽ar los ojos de una persona.
Si se mira directamente durante un periodo largo de tiempo (>15 min) al rayo l谩ser se pueden producir聽 da帽os en los ojos. No mire jam谩s con una mira telesc贸pica al rayo l谩ser.
Se debe tener en cuenta que normalmente, cuando los ojos se encuentran con una luz clara, tienden a cerrarse como un acto reflejo. Este acto reflejo es el que normalmente protege da帽os en los ojos de productos con l谩ser de la clase 2.

Conexi贸n

Con el cable RS-232 se puede conectar un sensor DLS-C directamente al PC. Para la conexi贸n con el sensor DLS-C se emplea un enchufe con el que se consigue una estrecha uni贸n (IP65). La conexi贸n al PC se realiza con un enchufe D-Sub de 9 polos. Un cable de dos hilos hace f谩cil la conexi贸n de una fuente de alimentaci贸n para el sensor.

Este cable hace posible conectar f谩cilmente un sensor DLS-C a una interfaz RS-422. Con este cable se produce una estrecha conexi贸n (IP65) con el sensor DLS-C.

Contenido del env铆o
1 x distanci贸metro industrial (varios modelos) con software e instrucciones de uso
(tiempo de env铆o aproximado: 5 d铆as laborables); por favor, pida tambi茅n el cable de datos RS-232 o RS-422
