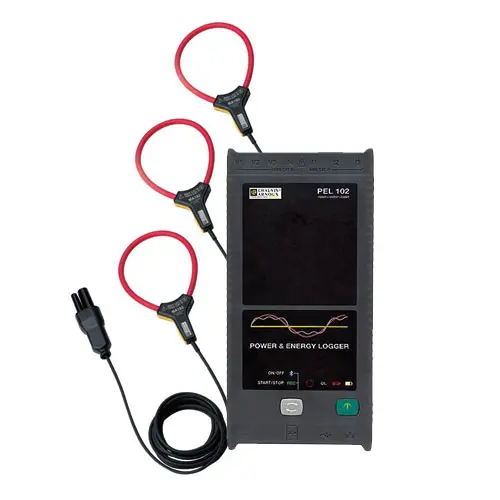

Analizador de potencia y energía PEL 102 + MA 193

Analizador de potencia y energía ergonómico y apropiado para todo tipo de armarios, el analizador de potencia y energía PEL realiza medidas de potencia y de energía de forma simultánea

El analizadores de potencia PEL102 son registrador de medidas de potencia y energía para todas las instalaciones eléctricas. Las medidas se realizan con la ayuda de 3 sensores de corriente y entradas de tensión. Permiten visualizar todos los parámetros eléctricos y explotar las funciones de medida, de cómputo de las energías y de comunicación. Ponen a disposición del usuario todas las medidas necesarias para llevar a cabo los proyectos de eficiencia energética y garantizar el control de la distribución eléctrica. La diferentes modelos de analizador de potencia PEL100 le permite añadir fácilmente puntos de cómputo y de medida en los armarios eléctricos penalizados por restricciones de integración. Al ser imantados, estos contadores se instalan con facilidad en todos los armarios eléctricos y no suponen ningún impedimento una vez cerrado el armario.

- Clase de precisión de 0,2%
- Medidas de los valores de potencia, PF, THD contador horario, mín./máx…
- Medidas de todas las potencias
- Medidas DC de hasta 400 Hz
- Medida y valorización de las energías
- Tensión de hasta 1.000 V
- Comunicación Ethernet, Bluetooth y mediante tarjeta SD
- Fácil de instalar sin abrir la red eléctrica
- Configuración en un tiempo récord Registro en tarjeta SD

Especificaciones técnicas

Especificaciones generales

Pantalla

Sin pantalla

Tipos de instalación

Monofásica, bifásica, trifásica con o sin neutro,
y muchas más configuraciones específicas

Clase de precisión

0,2%

Especificaciones eléctricas

Número de canales

3 entradas Tensión/3 entradas Corriente (Corriente de neutro calculado)

Frecuencia de las redes

DC, 50 Hz, 60 Hz y 400 Hz

Rango de tensión

0 a 1.000 V AC y DC

Rango de corriente
(sensores de corriente compatibles)

(opcional) MN93
(opcional) MN93A
(opcional) C193
(opcional) A193
(incluida) MA193
(opcional) PAC93
(opcional) E3N

2 a 240 AAC
0,005 AAC a 5 AAC / 0,1 AAC a 120 AAC
3 A a 1.200 AAC
100 mA a 10.000 AAC
100 mA a 10.000 AAC
10 A a 1.000 AAC / 10 A a 1.400 ADC
150 mA a 10 AAC/DC
100 mA a 100 AAC/DC

Relación tensión / relación de corriente

Hasta 650.000 V / hasta 25.000 A

Medidas calculadas

Potencia

Desde 10 W hasta 10 GW / desde 10 var
hasta 10 Gvar / desde 10 VA hasta 10 GVA

Energía

Hasta 4 EWh / 4 EVAh / 4 Evarh

Fase

cos φ, tan Φ, PF

Armónicos

Hasta el rango 50

Funciones adicionales

Orden de las fases

Sí

Mín./Máx.

Si

Fijación

Imán, enganche

Registro

Muestreo / Paso de adquisición / Agregación

128 muestreos/período – 1 medida/seg.
– Desde 1 mn hasta 60 mn

Memoria

Tarjeta SD, 2 Gb (tarjeta SDHC hasta 32 Gb)

Comunicación

Bluetooth (Clase 2), Ethernet, USB

Alimentación

110 V - 250 V (+ 10%, - 15 %)
@ 50-60 Hz & 400Hz

Seguridad

IEC 61010 CAT IV 600 V y CAT III 1.000 V

Especificaciones mecánicas

Dimensiones

256 x 125 x 37 mm sin sensor

Peso

900 g

Carcasa

IP54, UL (pendiente)
