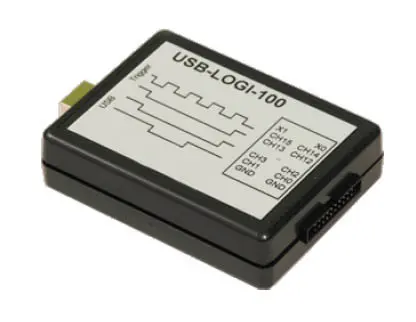

Analizador lógico USB-100

$ 460.00

pedido N° ref.: PCE-LOGIC-100

Ver lista de Analizador Lógico PCE Ver lista de Analizador en otras marcas

Ver productos PCE Comprar

Analizador logico 100 MSamples/s, 18 canales de entrada, 100 Hz ... 100 MHz trigger interno y externo, amplio software de Windows
Con el analizador lógico USB-LOGI 100 es posible analizar hasta 18 canales. El analizador logico USB-LOGI 100 trabaja con una velocidad de muestreo de hasta 100 MHz. La alimentación se realiza a través de un puerto USB con 5 V. No es necesario un componente de red externo para el USB analizador lógico USB-LOGI 100. El analizador lógico USB-LOGI 100 puede procesar señales en el rango de 0 a 5 V. El USB analizador lógico define el nivel high a partir de una tensión de 2 V. El nivel low se detecta por debajo de 0,8 V. Además de un disparo interno, el USB analizador lógico USB-LOGI 100 puede procesar una señal de disparo externo. Aquí el analizador lógico distingue entre niveles, flancos y Channel Skew. El analizador lógico USB-LOGI 100 está conectado mediante un cable de medición adicional con el equipo de medición. El USB analizador lógico puede ser conectado directamente a los pines determinados de procesadores o componentes lógicos a través de micro-plebs opcionales. El completo análisis lógico se realiza con el software incluido Logi+. El software es compatible con Windows 2003 y superior.
- 18 canales - Trigger externo / interno - 100 MSamples / segundo	- Identificación de los niveles low y high - Amplio software de Windows - Cables de medición adicionales
Especificaciones técnicas
Interfaz		USB
Tensión de alimentación		5 V a través de interfaz USB (no requiere componente de red)
Cantidad de canales		18
Nivel de entrada		0 ... 5 V
Valor umbral		Bajo: < 0,8 V Alto: > 2 V
Tampón de sample		4096 K x 36 bit
Modo de tiempo (reloj interno)		100 sample/s ... 100 Msamples/s
Cuota de sampling (reloj externo)		0 ... 100 MHz
Cuota de medición		100 Hz ... 100 MHz
Pre-trigger		1/8 ... 7/8 trigger preestablecido
Niveles de trigger		2
Ajuste de trigger por canal		Nivel, flancos, inclinación del canal
Conector		1 x conector de 20 pines
Temperatura operativa		10 ... 50 °C
Dimensiones		80 x 61 x 22 mm
Requisitos del sistema		USB 2.0 o interfaz USB 1.1 resolución de la pantalla 1024 x 786 Windows 7 / Vista / XP / 2003
Contenido del envío 1 x Analizador lógico USB-LOGI-100 1 x Software para Windows "Logi+"
