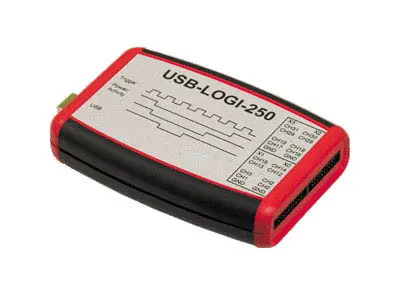

Analizador lógico USB-LOGI-250

$ 1,080.00

pedido N° ref.: PCE-LOGIC-250

Ver lista de Analizador Lógico PCE Ver lista de Analizador en otras marcas

Ver productos PCE Comprar

}

Analizador logico de 36 canales de entrada, 100 Hz ... 250 MHz, 512 KSamples por canal, trigger interno y externo, amplio software de Windows
El analizador lógico USB-LOGI 250 se conecta a través de un puerto USB al PC. El amplio software de Windows para el PC analizador logico USB-LOGI 250 dispone de muchas funciones. Los 36 canales de entrada pueden captar el nivel de entrada de 0 ... 5 V. El analizador lógico puede identificar los niveles high y low directamente. La cuota de medición del analizador lógico USB-LOGI 250 es de 100 Hz por canal. La velocidad de muestreo es de 512 KSamples por canal. De este modo, el PC analizador lógico USB-LOGI 250 es apto para el análisis de datos rápido y preciso en el desarrollo de circuitos electrónicos. El analizador lógico dispone de dos niveles de disparo (trigger), es decir, se puede iniciar la medición a través de un disparo interno o externo. Además del análisis de los niveles normales de high y low, el analizador lógico USB-LOGI 250 puede identificar y evaluar las posiciones de los flancos. La medición de las señales se realiza por la conexión directa de los cables de prueba opcionales al microcontrolador o el dispositivo lógico. La alimentación del analizador lógico se realiza a través de un puerto USB. Por lo tanto, no necesita una fuente de alimentación adicional externa.
- 36 canales - Trigger externo / interno - 512 KSamples por canal	- 1/8 ... 7/8 pre-trigger - Amplio software de Windows - Cables de medición adicionales
Especificaciones técnicas
Interfaz		USB
Tensión de alimentación		5 V a través de interfaz USB (no requiere componente de red)
Cantidad de canales		36
Nivel de entrada		0 ... 5 V
Valor umbral		Bajo: < 0,8 V Alto: > 2 V
Tampón de sample		512 K x 36 bit
Modo de tiempo (reloj interno)		100 sample/s ... 250 Msamples/s
Cuota de sampling (reloj externo)		0 ... 100 MHz
Cuota de medición		100 Hz ... 250 MHz
Pre-trigger		1/8 ... 7/8 trigger preestablecido
Niveles de trigger		2
Ajuste de trigger por canal		Nivel, flancos, inclinación del canal
Conector		2 x conectores de 20 pines
Temperatura operativa		10 ... 50 °C
Dimensiones		117 x 79 x 24 mm
Requisitos del sistema		USB 2.0 o interfaz USB 1.1 resolución de la pantalla 1024 x 786 Windows 7 / Vista / XP / 2003
Contenido del envío 1 x Analizador lógico USB-LOGI-250 1 x Software para Windows "Logi+"
