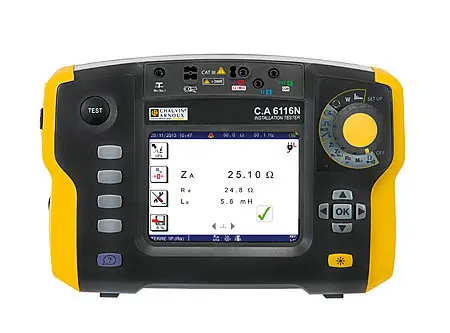

Comprobador de instalaciones C.A 6116N

$ 3,100.00

Pedido N° ref.: CHAUVIN C.A 6116N

Envíos: a todo América Latina Tiempo de entrega: consultar

Ver lista de Comprobador CHAUVIN Ver Comprobador en otras marcas

Ver productos CHAUVIN Comprar

Comprobador de instalaciones CA6116N Seguridad para sus instalaciones eléctricas, un instrumento único por sus prestaciones
Sólido, compacto y ligero, el comprobador de instalaciones C.A 6116N está diseñado para una puesta en marcha rápida y eficaz. Una gran pantalla a color gráfica y con retroiluminación proporciona una lectura excelente. Un conmutador rotativo, situado en el frontal del instrumento, permite el acceso directo a todas las funciones. Numerosos símbolos acústicos y visuales proporcionan una interpretación rápida de los resultados acorde a las normas. Las conexiones son sencillas gracias a la identificación de las las bornas de entrada. Una correa permite un uso «manos libres». En el sector doméstico, terciario o industrial, el nuevo comprobador de instalaciones multifunción permite comprobar la conformidad de una instalación eléctrica según las normas vigentes. Esta comprobación es obligatoria sea cual sea el tipo de edificio probado (doméstico, edificio público, industria, etc.) para tener la garantía de que no presenta riesgos. Son perfectamente adecuados para electricistas y organismos de control para: - El control eléctrico inicial de una instalación nueva - El control eléctrico después de una reforma - El control periódico de una instalación - La intervención y la reparación en una instalación Todas las medidas recomendadas por las normas europeas en las instalaciones eléctricas se pueden realizar con facilidad y sin riesgos de error. Además, el comprobador de instalaciones C.A 6116N cumple con la normativa internacional EN / IEC 61557, la cual exige un nivel de prestaciones alto para los instrumentos de prueba de instalación.
Funcionalidades
-Tensión / Frecuencia - Resistencia / Continuidad - Aislamiento - Tierra 3P - Impedancia de bucle (L-PE) - Impedancia de línea (L-N) - RCD delta-T - RCD delta-I - Gestión de RCD estándar o selectivos AC o A - Corriente: medida con pinza (opcional) - Orden de las fases	- Potencia - Armónicos - Memorización: 3 niveles - Software ICT / DataView - Pantalla LCD a color - Alimentación Li-Ion - Regleta de bornas optimizada - Alarmas - Ayuda en línea - IEC 61010 600 V CAT III - IEC 61557
Características técnicas
Continuidad / resistencia
I nominal / Rango / Resolución	I > 200 mA / 39,99 Ω / 0,01 Ω / ± (1,5 % de la medida + 2 cts)
Rango / Resolución / Precisión	4 k Ω / 1 Ω / ± (1,5 % de la medida + 5 cts) 40 k Ω - 400 k Ω / 10 Ω - 100 Ω / ± (1,5 % de la medida + 2 cts 12 mA / 39.99 Ω & 399,9 Ω / 0,01 & 0,1 Ω /± (1,5% de la medida + 5 cts) con señal acústica
Aislamiento
Tensión nominal	Uprueba: 50 /100 / 250 / 500 / 1000 V DC
Rango / Resolución / Precisión	0,01 M Ω a 2 G Ω / 10 k Ω a 1 M Ω / ± (5 % de la medida + 3 cts)
Corriente de cortocircuito	≤ 3mA
Tierra
Tierra 3P Rango / Resolución / Precisión	0,50 Ω a 40 Ω / 0,01 Ω / ± (2 % de la medida + 10 cts) 40 Ω a 15 k Ω / 0,1 Ω à 1 Ω / ± (2 % de la medida + 2 cts) 15 k Ω a 40 k Ω / 10 Ω / ± (10 % de la medida + 2 cts);
Otros	Medida de resistencia de picas auxiliares RH & RS (hasta 40k Ω)
Ufk	Cumple con SEV 3569
Tierra 1P Selectiva Rango / Resolución / Precisión	0,20 Ω a 39,99 Ω - 40 Ω a 399,9 Ω 0,01 Ω – 0,1 Ω ± (10 % de la medida + 10 cts) (ISel mediante pinza)
Impedancia de bucles (Zi (L-PE) y Zs (L-N o L-L)) - Tierra con tensión 1P
Tierra en tensión Tensión de la instalación / Frecuencia	90 a 500 V / 15,8 a 17,5 Hz - 45 a 65 Hz
Modo corriente alta con disparo (TRIP) Zs (L-PE) y Zi (L-N o L-L) Rango / Resolución / Precisión	Corriente de prueba máx.: 7,5 A (0,050) 0,100 Ω a 0,5 Ω / 0,001 Ω / ± (10 % de la medida + 20 cts) 0,5 Ω a 3,999 Ω / 0,001 Ω / ± (5 % de la medida + 20 cts) 3,999 a 39,99 Ω / 0,01 Ω / ± (5 % de la medida + 2 cts) 39,99 Ω a 399,99 Ω / 0,1 Ω / ± (5 % de la medida + 2 cts)
Modo sin disparo (NO TRIP) (únicamente Zs (L-PE))	Corriente de prueba: 6 mA – 9 mA – 12 mA (a elegir) 0,20 Ω a 0,99 Ω / 0,01 Ω / ± (15 % de la medida + 10 cts) 1,00 a 1,99 Ω / 0,01 Ω / ± (15 % de la medida + 3 cts) 2,00 a 39,99 Ω / 0,01 Ω / ± (10 % de la medida + 3 cts) 40,00 Ω a 399,9 Ω / 0,1 Ω / ± (5 % de la medida + 2 cts) 400 a 3 999 Ω / 1 Ω / ± (5 % de la medida + 2 cts)
Cálculo de la corriente de cortocircuito Ik (PFC (Zs)), I Sc PSCC (Zi)	Corriente de defecto y de cortocircuito: 0,1 A a 20
Otros	Medida de las componentes resistiva e inductiva de las impedancias Zs y Zi
Diferenciales tipo AC y A
Tensión de la instalación / Frecuencia	90 V a 500 V / 15,8 Hz a 17,5 Hz et 45 Hz a 65 Hz
I∆n	10 / 30 / 100 / 300 / 500 / 650 / 1000 mA (90 V - 280 V) o variable – 10 / 30 / 100 / 300 / 500 mA (280 V - 550 V) o variable Prueba en rampa y en impulso
Prueba de no disparo	a ½ I∆n – Duración: 1000 ms o 2000 ms
Modo rampa	0,2 a 0,5 x I∆n (Uf) / 0,3 x I∆n a 1,06 x I∆n por paso de 3,3 % x I∆n
Medida del tiempo de disparo: Rango / Resolución / Precisión	0,2 a 0,5 x I ∆ n (Uf) / 0,5 x I ∆ n / 2 x I ∆ n (selectivo) / 5 x I ∆ n Impulso: 0 a 500 ms / 0,1 y 1 ms / 2 ms, Modo Rampa: 0 a 200 ms / 0,1 ms / 2 ms
Otras medidas
Corriente via pinza C177/C177A	5,0 mA a 199,9 A (C177A)
Corriente via pinza MN77	(1mA*) 5,0 mA a 19,99 A
Tensión	0 a 550 AC / DC / DC y 15,8 a 500 Hz
Frecuencia	10 a 500 Hz
Rotación de fases	20a 500 VAC
Potencia activa	En monofásica - desde 0 hasta 330 kW en trifásica Visualización de la forma de onda simultáneamente tensión y corriente
Armónicos	Tensión y Corriente / hasta rango 50 / THD-F / THD-R
Otras medidas
Visualización	Gran pantalla LCD color gráfica 5,7” retroiluminada 320*240 puntos
Memoria / Comunicación	Mediante USB para transferencia de datos y creación de informes
Alimentación: batería recargable	Litio-ion 10,8 V nominal 5,8 AH
Autonomía	Hasta 30 horas
Dimensiones / Peso	280 x 190 x 128 mm / 2,2 kg
Índice de protección	IP 53 / IK04
CEM	IEC 61326-1
Seguridad eléctrica	IEC 61010 -1 – 600 V CAT III – 300 V CAT IV – IEC 61557
Contenido del envío
1 x Comprobador de instalaciones 1 x Bolsa de transporte 1 x Fuente de alimentación / Cargador tipo 2 1 x Pack baterías Li-Ion 1 x Cable USB A / B 1,80 m con bobina 1 x Cable trípode -red 1 x Cable trípode 3-cables de seguridad (rojo, azul y verde) 3 x Puntas de prueba Ø 4 mm (roja, azul y verde) 3 x Pinzas cocodrilo (roja, azul y verde) 2 x Cables de seguridad acodados - rectos 3 m (rojo y negro) 1 x Cable trípode Red Euro 1 x Cable red 2P Euro 1 x Sonda de mando 1 x Correa de mano 1 x Correa 4 puntos manos libres 1 x Software de exportación de datos ICT en CD-ROM 6 x Manuales de instrucciones en CD (uno por idioma) 1 x Ficha de seguridad en 20 idiomas
