Medidor de aislamiento PCE-UT 512

Medidor de aislamiento PCE-UT 512
Prueba de polarización / entrada Guard / gráfico de barras / puerto USB
gran pantalla LCD con iluminación de fondo / prueba pass-fail

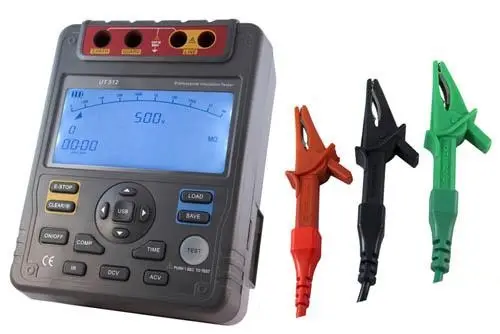

El medidor de aislamiento PCE-UT 512 es un tester universal ideal para realizar mediciones in situ, y en talleres con condiciones de medición difíciles. El medidor de aislamiento se envía junto con un maletín robusto. La gran pantalla LCD con iluminación de fondo que tiene este tipo de instrumentación le muestra simultáneamente todas las magnitudes más importantes, mientras que el gráfico de barras le permite ver el desarrollo de la resistencia de aislamiento. La entrada Guard se puede usar para impedir una falsificación de los valores de medición causada por la corriente residual. Diferentes modos de medición permiten efectuar mediciones usuales de forma rápida y sencilla. Además de la medición continua, puede definir anteriormente la duración de la medición. En el modo comparativo puede, después de introducir el valor límite, detectar si el objeto a medir está o no por encima del valor límite programado (prueba Pass/Fail). Este medidor puede también ejecutar la prueba de polarización (prueba-PI) de forma autónoma. Para ello se mide dos veces la resistencia de aislamiento en un intervalo regulable, poniendo ambos parámetros en relación. La posibilidad de medición de tensión alterna y continua hasta  600 V amplían el ampo de aplicación de este medidor de aislamiento. El puerto USB para la transmisión de valores de medición en tiempo real, que pueden ser registrados mediante el software, completa la gama de funciones de este medidor.

- Prueba de polarización
- Medición comparativa con valor límite
  ajustable
- Medición de tensión alterna y continua - Pantalla LCD con iluminación de fondo y
  gráfico de barras analógico
- Memoria interna para 18 valores de
  medición

- Puerto USB para la transmisión de datos
- Función de registro de datos en conexión
  con un PC
- Alimentación por batería o red
- Calibración ISO con certificación, de forma
  opcional
- Seguridad: CAT III 600 V

Especificaciones técnicas

Tensión de prueba / rango de medida de resistencia

500 V + 20 % / 0,5 MΩ - 5 GΩ

1000 V + 20 % / 2 MΩ - 10 GΩ

1500 V + 20 % / 5 MΩ - 20 GΩ

2500 V + 20 % / 10 MΩ - 100 GΩ

Precisión

100 kΩ - 100 MΩ:  ±(3 % + 5 dígitos)

100 MΩ - 10 GΩ:   ±(5 % + 5 dígitos)

10 GΩ - 100 GΩ:           ±(10 % + 5 dígitos)

Corriente de cortocircuito

máx. 2 mA

Tensión continua: Rango de medición / resolución / precisión

30 - 600 V / 1 V / ±(2 % + 5 dígitos)

Tensión alterna (50 / 60 Hz)

Rango de medición/ resolución / precisión

30 - 100 V / 1 V / ±(2 % + 8 dígitos)

100 - 600 V / 1 V / ±(2 % + 5 dígitos)

Condiciones ambientales

0 - 40 ºC, máx. 85 % H.r. (funcionamiento)

-20 - 60 ºC, máx. 90 % H.r. (almacenado)

Pantalla

Contador hasta 9999,  gráfico de barras analógico, iluminación de fondo

Alimentación

8 x baterías 1,5 V (tipo C)
o componente de red

Puerto al ordenador

USB

Dimensiones (ancho x alto x profundo)

202 x 155 x 94 mm

Peso

Aprox. 2 kg (baterías incluidos)

Normativa

IEC 61010: CAT III 600 V

Contenido del envío
1 x Medidor de aislamiento PCE-UT 512
1 x Software con cable de datos USB
1 x Juego de cables de prueba
1 x Maletín de transporte
1 x Componente de red
1 x Instrucciones de uso
