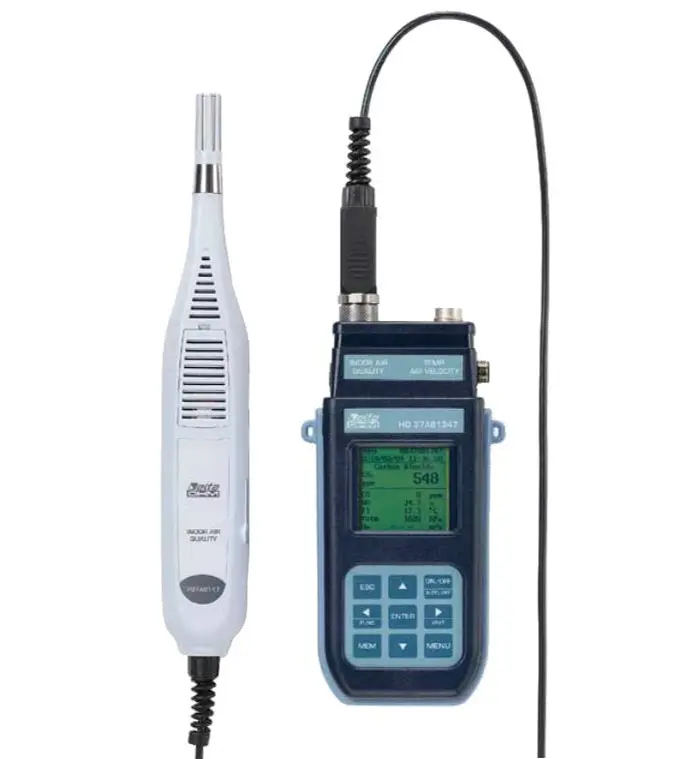

Medidor de calidad del aire HD 37AB1347

medidor de calidad del aire interior para medir varios parámetros (CO2, CO, temperatura, humedad relativa) / calcula el punto de rocío, la temperatura de bulbo húmedo, la humedad absoluta, la humedad específica, la entalpía y la presión atmosférica)

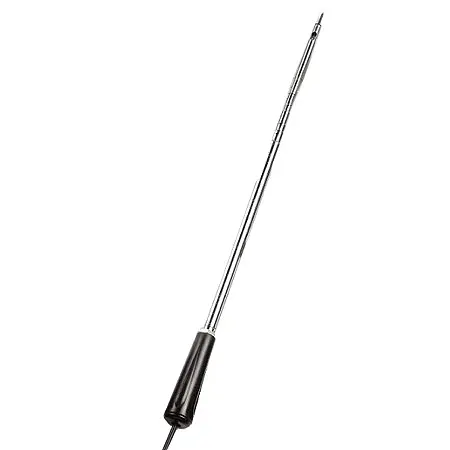

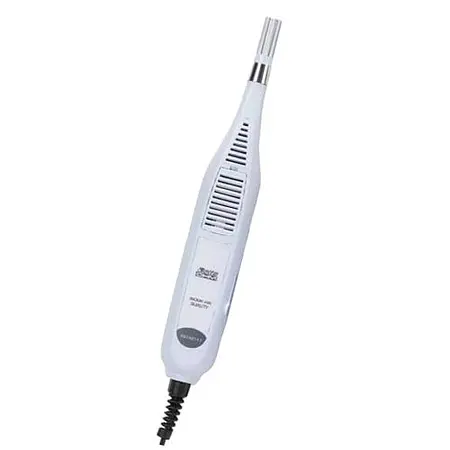

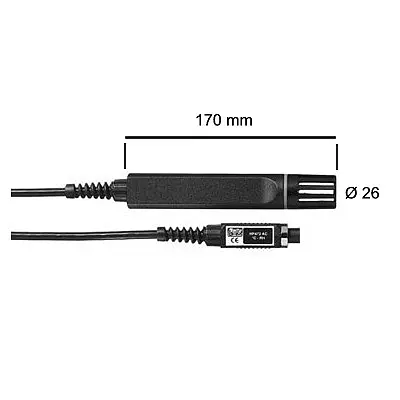

El medidor de calidad del aire interior es un tipo de instrumentación que le permite analizar y comprobar la calidad del aire (INDOOR AIR QUALITY, IAQ). Con el medidor de calidad del aire interior puede medir varios parámetros CO2, CO, temperatura, humedad relativa, y además puede calcular el punto de rocío, la temperatura de bulbo húmedo, la humedad absoluta, la humedad específica, la entalpía y la presión atmosférica mediante la sonda P37AB147. Lo único que no puede medir con esta sonda es el monóxido de carbono. A este medidor de calidad del aire también se le pueden conectar sondas combinadas para la medición de temperatura y humedad, sondas para la velocidad del aire de alambre caliente, sondas de velocidad del aire con ventilador y otras sondas para temperatura. Con el medidor de calidad del aire interior puede calcular el porcentaje de inyección de aire exterior (% Outside Air) según el dióxido de carbono, la temperatura y la frecuencia de renovación. El medidor de calidad del aire interior tiene memoria interna para guardar 67600 valores cada una de las dos entradas divididas en 64 bloques. Este tester de calidad del aire interior tiene una pantalla gráfica de matriz con puntos y una resolución de 160x160 puntos según la referencia estándar ASRHAE 62.1-2004, Decreto Ley italiano 81/2008 indicando que se aplican a todos los espacios cerrados que puede ser ocupados por personas. Por la presencia de mucha humedad, también se incluyen las cocinas, los cuartos de baños, los vestuarios y las piscinas. Se deben tener en cuenta, según la calidad del aire, cualquier tipo de contaminante químico, físico y biológico o el aire exterior que se lleva al interior y no es adecuadamente purificado.

Aplicaciones de uso del medidor de calidad del aire interior

- Medida IAQ y condiciones de confort en las escuelas, en los despachos y en los interiores
- Análisis y estudio de la síndrome del edificio enfermo (Sick Building Syndrome) y sus
   consecuencias
- Verificación de la eficiencia del sistema HVAC
- Examen de las condiciones de IAQ en las empresas para optimizar el microclima y mejorar su
   productividad
- Verificaciones en Automatización de los edificios

Especificaciones técnicas

Dióxido de carbono CO2

Sensor

NDIR de doble longitud de onda

Rango de medida

0 ... 5000 ppm

Rango de trabajo del sensor

-5 ... 50 °C

Precisión

±50ppm+3% de la medida

Resolución

1 ppm

Dependencia de la temperatura

0.1% f.s./°C

Tiempo de respuesta (T₉₀)

< 120 seg. (velocidad del aire = 2m/seg.)

Estabilidad a largo plazo

5% de la medida/5 años

Monóxido de carbono CO (sólo con la sonda P37AB147)

Sensor

Celda electroquímica

Rango de medida

0 ... 5000 ppm

Rango de trabajo del sensor

-5 ... 50 °C

Precisión

±3ppm+3% de la medida

Resolución

1 ppm

Tiempo de respuesta (T₉₀)

< 50 seg.

Vida aprox.

> 5 años en condiciones ambientales normales

Humedad relativa H.r.

Tipo de sensor

Capacitivo

Protección del sensor

Filtro de red de acero inoxidable (bajo pedido, filtro P6 de AISI316 sinterizado de 20µm o filtro P7 de PTFE sinterizado de 10µm)

Rango de medición

0 ... 100 % H.r.

Rango de trabajo del sensor

-20 ... +60 °C

Precisión

±2% (10÷90% H.r.) ±2.5% en el campo restante

Resolución

0,1 °C

Dependencia de la temperatura

±2% en todo el rango de temperatura

Histéresis y repetitividad

1% H.r.

Tiempo de respuesta (T₉₀)

< 20 seg. (velocidad del aire = 2m/seg.) sin filtro

Estabilidad a largo plazo

1%/año

Temperatura T

Tipo de sensor

Piezo-resistivo

Rango de medición

750 ... 1100 hPa

Precisión

±1.5 hPa @ 25°C

Resolución

1 hPa

Estabilidad a los largo plazo

2 hPa/año

Deriva en temperatura

±3hPa con temperatura -20 … +60 °C

Tiempo de respuesta (T₉₀)

< 20 seg. (velocidad del aire = 2m/seg.) sin filtro

Estabilidad a largo plazo

1%/año

Especificaciones técnicas comunes

Humedad relativa

Sensor

Capacitivo

Capacidad típica @30% H.r.

300pF±40pF

Temperatura de trabajo del sensor

-20 ... 80 °C

Rango de medida

0÷100% H.r.

Incertidumbre

±1.5% H.r. (10…90% H.r.) ±2.5% H.r. en el campo restante

Resolución

0.1% H.r.

Deriva en temperatura @20°C

0.02%H.r./°C

Tiempo de respuesta %H.r.

10 seg. (10÷80% H.r.; velocidad del aire=2m/s) de temperatura constante

Temperatura con sensor Pt100

Resolución

0,1 °C

Deriva en temperatura @20 °C

0.003%/°C

Materiales

ABS, goma

Pantalla

Retroiluminada, de matriz con puntos 160x160 puntos, área visible 52x42 mm

Condiciones de trabajo
Temperatura de trabajo
Temperatura de almacenamiento
Humedad de trabajo relativa

-5 ... 50 °C
-25 ... 65 °C
0 ... 85% H.r., sin condensación

Tipo de protección

IP66

Incertidumbre

± 1 digito @ 20°C

Alimentación
Adaptador de red (cód. SWD10)
Baterías

12Vdc/1A
4 x baterías 1,2 V tipo AA

Autonomía

20 horas con baterías alcalinas de 1800mAh (con sonda P37AB147 insertada)

Interfaz

RS232C (EIA/TIA574) o USB 1.1 o 2.0 no aisladas

Memoria

67600 memorizaciones para cada una de las entradas dividida en 64 bloques

Intervalo de medición

Seleccionable entre: 15, 30 segundos, 1, 2, 5, 10, 15, 20, 30 minutos y 1 hora

Dimensiones (Longitud x Ancho x Alto)

185 x 90 x 40 mm

Peso

470 g (incluye baterías)

Contenido del envío
1 x Medidor de calidad del aire interno HD 37AB1347
4 x Baterías recargables NiMH de 1,2 V
1 x Software
1 x Pila de 9 V
1 x Instrucciones de uso

Nota: Las sondas y los cables se tienen que pedir por separado.
