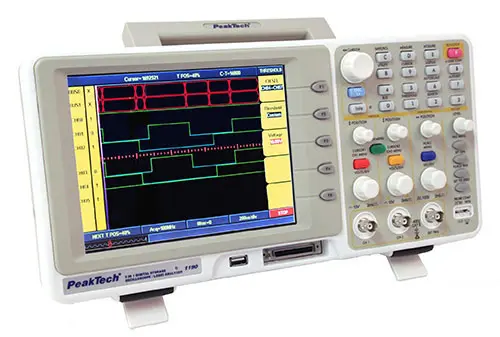

Osciloscopio digital con analizador l贸gico PKT-1190

Osciloscopio registrador PKT-1190
osciloscopio registrador digital con analizador l贸gico de hasta 16 canales / ancho de banda de 100 MHz / secuencia de medici贸n de 500 MS/s por canal / registro de hasta 6000 puntos por canal / registro de los valores de medici贸n directamente en l谩piz USB

El osciloscopio registrador de 100 MHz de 煤ltima generaci贸n PKT-1190 de PeakTech dispone de un analizador l贸gico de 16 canales. La visualizaci贸n de los datos en el osciloscopio se realiza a trav茅s de una pantalla TFT de 8" color con buena resoluci贸n e iluminaci贸n de fondo. A trav茅s de la conexi贸n USB puede transferir al ordenador una mayor tasa de datos y con mayor rapidez. Los equipos electr贸nicos son cada vez m谩s complejos y crece el n煤mero de circuitos digitales y sistemas de bus en serie. Debido a que a menudo la se帽al de prueba son se帽ales anal贸gicas o digitales, el usuario necesita un analizador que compruebe tanto se帽ales anal贸gica como tambi茅n digitales, como ocurre en el osciloscopio registrador PKT-1190. Permite una aplicaci贸n, tanto en el 谩rea de formaci贸n, en el sector servicios y en el sistema de calidad y protecci贸n. Los valores de medici贸n permiten ser almacenados directamente en el l谩piz USB. Su memoria interna ofrece una capacidad de hasta 6000 puntos por canal. Los diferentes modos de disparo (trigger) del osciloscopio registrador PTK-1190 facilitan mucho el trabajo.

Osciloscopio registrador

- Conexi贸n directa para l谩piz USB

- Velocidad de muestro por canal: 500 MS/s en tiempo real

- Sensibilidad m谩xima: 5 ns

- Ancho de banda 100 MHz

- Memoria hasta 6000 puntos por canal

Analizador l贸gico

- Ancho de banda 66 MHz

- Hasta 16 canales

- Rango de medici贸n de se帽al de entrada 0...5聽V

- Memoria 4 M / canal

- Velocidad de muestreo de 1 S/s hasta 400 MS/s

Especificaciones t茅cnicas

Osciloscopio

Ancho de banda

100 MHz

Pantalla

20 cm, TFT de 8" (640 x 480 p铆xeles)

Canales

2 canales + disparo externo (trigger) + analizador l贸gico

Registro de los valores de medici贸n

Velocidad de muestreo en tiempo real

500 MS/s (tiempo real) por canal

Secuencia de medici贸n

normal, valor pico, promedio

Componente horizontal

Base temporal

ns - 100 s / div

Componente vertical

Sensibilidad

2 mV ... 10 V / div

Acoplamiento de entrada

DC, AC, GND

Resistencia de entrada

1 M惟 卤 2 % en paralelo con 15 pF 卤 3 pF

Tensi贸n de entrada m谩xima

400 V/DC y ACss

Precisi贸n DC3 %

3 %

Transductor A/D

8 bit

Flanco de subida

< 3,5 ns

Componente de disparo (trigger)

Modo de disparo

flanco, v铆deo, alternate, mains supply

Funciones de medici贸n

Mediciones autom谩ticas

20 par谩metros

Forma de onda matem谩tica

suma, resta, invertido

Memoria

Funci贸n de memoria

m谩x. 6000 puntos (1 canal)

Memoria de la forma de onda

4 formas de onda

Analizador l贸gico

Ancho de banda

66 MHz

Canales

16

Velocidad de muestreo

1 S/s hasta 400 MS/s

Resistencia de entrada

1 M惟 卤2 %

Rango de medici贸n de se帽al de entrada

0 ... 5 V

Valor limite de tensi贸n

0 ... 4 V (4 ajustes)

Modo de disparo

flanco, bus, status, sincronizado, disparo (trigger)

Ajuste de la posici贸n de disparo (trigger)

antes, centro, despu茅s

Memoria

4 M / canal

Ajustes de memoria

10

Sistemas de datos

sistema binario, decimal y hexadecimal

Especificaciones generales

Alimentaci贸n

AC 100 ... 240 V AC / 50 Hz

Dimensiones (ancho x alto x profundidad)

370 x 180 x 120 mm

Peso

2,1 kg

Contenido del env铆o

1 x Osciloscopio registrador PTK-1190
2 x Sondas con conexi贸n BNC
1 x Cable USB
1 x Software
1 x Cable de conexi贸n
1 x Punta de sonda
1 x Instrucciones de uso
