Osciloscopio PCE-DSO8060

$ 1,850.00

Proc.: Alemania Pedido N° ref.: PCE-DSO8060

Envíos: a todo América Latina Tiempo de entrega: consultar

Ver lista de Osciloscopio PCE	Ver lista Osciloscopio en otra marca
Ver productos PCE	Comprar

Detalles

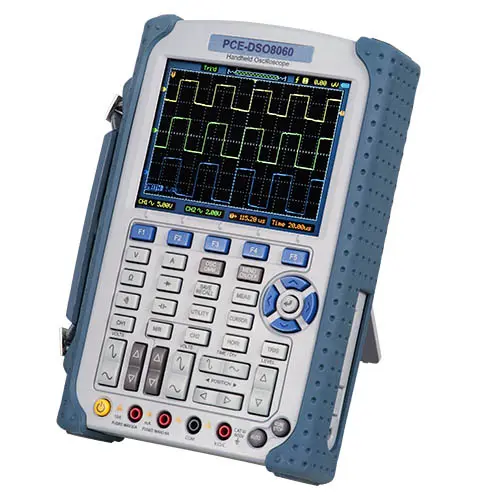

Osciloscopio de mano PCE-DSO8060 osciloscopio de mano con multímetro y generador de funciones / pantalla TFT a color de 5,7" / análisis FFT / alta cuota de medición / puerto USB / acumulador de ion-litio
El osciloscopio PCE-DS08060 integra 3 medidores en 1. Además de ser un osciloscopio integra un multímetro y un generador de funciones. El osciloscopio PCE-DSO8060 se ha diseñado especialmente para el uso móvil. La gran pantalla LCD del osciloscopio, integra iluminación LED, es de fácil lectura, incluso cuando los rayos de sol iluminan la pantalla. Un asa situada en un lateral del osciloscopio permite llevar este instrumento de medición a cualquier lugar. La protección de goma del evita que durante el transporte o manejo del osciloscopio se dañe la carcasa. Este osciloscopio de fácil manejo ofrece prestaciones parecidas a los dispositivos de mesa. El osciloscopio dispone de un ancho de banda de hasta 60 MHz y una velocidad de muestreo de hasta 150 MS/s. Además de la medición sencilla de todos los parámetros de las señales entrantes el osciloscopio realiza un análisis FFT. Todos los ajustes de V / div, s / div o disparo de la señal se realizan a través de los pulsadores de goma del osciloscopio. Los dos canales de entrada del osciloscopio PCE-DSO8060 se conectan a las sondas través de conectores BNC. Las sondas que se incluyen en el envío del osciloscopio se pueden cambiar a un factor de regulación de 1 : 1 o 10 : 1. El osciloscopio también permiten seleccionar los diferentes modos de operación. Basta con una sencilla pulsación de botones para que el osciloscopio se convierta en un multímetro digital con distintas funciones, como la medición de tensión o de capacidad. La conexión de los cables de prueba para el multímetro se realizan a través de conectores banana de 4 mm situados en la parte frontal del osciloscopio. El generador de funciones incorporado del osciloscopio PCE-DSO8060 simula las formas de onda que el usuario puede ajustar libremente. De hecho, genera formas de onda senoidal, ondas triangulares u ondas rectangulares. Puede alimentar el osciloscopio a través de un componente de red que se incluye en el envío o a través del acumulador Ion-litio incorporado. La duración del acumulador es de aprox. 6 h en funcionamiento continuo. Cuando use el osciloscopio con el acumulador tenga en cuenta que la pantalla se desconecta después de cierto tiempo de inactividad para alargar la duración del acumulador. A través de uno de los dos puertos USB puede conectar el osciloscopio al ordenador para registrar los datos de la medición. El segundo puerto permite al usuario grabar directamente las imágenes mostradas en un lápiz USB.
Osciloscopio de mano PCE-DSO8060
- Ancho de banda 60 MHz - 150 MSamples - Máximo de 300 V en modo osciloscopio - Alta sensibilidad		- Muchas funciones matemáticas - Gran pantalla LCD en el osciloscopio - Multímetro integrado - Generador de funciones
Especificaciones técnicas del osciloscopio de mano PCE-DSO8060
Componente vertical
Canales		2
Ancho de la banda		60 MHz
Flanco de subida		5,8 nS
Impedancia de entrada		Resistencia: 1 MΩ capacitivo: 15 pF
Sensibilidad de entrada		10 mV/div ... 5 V/div
Acoplamiento de entrada		AC, DC, GND
Resolución vertical del osciloscopio		8 bit
Memoria		en modo 1 canal: 32 k en modo 2 canales: 16 k
Tensión de entrada máx.		300 V (DC y pico AC)
Componente horizontal
Velocidad de muestreo		150 MSamples/s
Muestreo en tiempo equivalente		50 GSamples/s
Barrido		5 ns / div ... 1000 s / div
Precisión del barrido		± 50 ppm
Disparo (trigger)
Fuente		Canal 1 Canal 2 externo
Modo		rectangular Impulsos en anchura alterno
Modo X-Y
Eje X		canal 1
Eje Y		canal 2
Desplazamiento		máx. 3 °
Funciones de medición
Tensión		V_pp, V_amp, V_máx., V_mín., V_top, V_mid, V_base, V_avg, V_rms, V_crms, Preshoot, Overshoot
Tiempo		frecuencia, período, flanco de subida, flanco de bajada, ciclo de trabajo (Duty Cycle)
Cursor		manual, exploración, automático
Funciones matemáticas del osciloscopio		suma, resta, multiplicación, división, FFT
Memoria		15 formas de onda y configuraciones
Sondas de prueba
Factor de regulación		1 : 1, 10 : 1 (seleccionable)
Longitud del cable		aprox. 1,2 m
Aquí puede observar las funciones matemáticas del osciloscopio PCE-DSO8060		Además de las curvas de medición, el osciloscopio es capaz de representar todos los parámetros de forma numérica
Especificaciones técnicas de la función multímetro del osciloscopio PCE-DSO8060
	Rango de medición	Resolución	Precisión
Tensión continua	60 mV	10 µV	±1 % ±1 dígito
	600 mV	100 µV	±1 % ±1 dígito
	6 V	1 mV	±1 % ±1 dígito
	60 V	10 mV	±1 % ±1 dígito
	600 V	100 mV	±1 % ±1 dígito
	800 V	1 V	±1 % ±1 dígito
Tensión alterna	60 mV	10 µV	±1 % ±3 dígitos
	600 mV	100 µV	±1 % ±3 dígitos
	6 V	1 mV	±1 % ±3 dígitos
	60 V	10 mV	±1 % ±3 dígitos
	600 V	100 mV	±1 % ±3 dígitos
Corriente continua	60 mA	10 µA	±1,5 % ±1 dígito
	600 mA	100 µA	±1 % ±1 dígito
	6 A	1 mA	±1,5 % ±3 dígitos
	10 A	10 mA	±1,5 % ±3 dígitos
Corriente alterna	60 mA	10 µA	±1,5 % ±3 dígitos
	600 mA	100 µA	±1 % ±1 dígito
	6 A	1 mA	±1,5 % ±3 dígitos
	10 A	10 mA	±1,5 % ±3 dígitos
Resistencia	600 Ω	0,1 Ω	±1 % ±3 dígitos
	6 kΩ	1 Ω	±1 % ±1 dígito
	60 kΩ	10 Ω	±1 % ±1 dígito
	6 MΩ	100 Ω	±1 % ±1 dígito
	60 MΩ	1 kΩ	±1,5 % ±3 dígitos
Capacidad	40 nF	10 pF	±1 % ±1 dígito
	400 nF	100 pF	±1 % ±1 dígito
	4 µF	1 nF	±1 % ±1 dígito
	40 µF	10 nF	±1 % ±1 dígito
	400 µF	100 nF	±1 % ±1 dígito
Aviso: El valor de capacidad mínimo medible con el osciloscopio es de 5 nF
Prueba de diodos		0 ... 2 V
Prueba de continuidad		< 30 Ω
		El osciloscopio PCE-DSO8060 ofrece la posibilidad de utilizar este dispositivo como multímetro. Este osciloscopio es capaz de medir tensión, corriente, resistencia, capacidad y otros parámetros. La visualización se produce a través de la gran pantalla LCD. Además del valor numérico, en el osciloscopio se visualiza un gráfico de barras para la orientación del valor en el rango de medición. Igualmente informa al usuario a qué toma tiene que conectar los cables de prueba.
Especificaciones técnicas del generador de funciones del osciloscopio PCE-DSO8060
Rango de frecuencia		1 Hz (DC) - 25 MHz
Resolución de frecuencia		0,1 %
Temporizador digital / conversor analógico		2 kHz ... 200 MHz
Canales de salida		un canal
Memoria		4 KSamples
Resolución vertical		12 bits
Estabilidad		< 30 ppm
Amplitud		máx. ± 3,5 V
Impedancia de salida		50 Ω
Corriente de salida		50 mA I_s= 100 mA
El generador de funciones incorporado en el osciloscopio PCE-DSO8060 permite la salida por un canal y la simulación de diferentes formas de onda. El osciloscopio es capaz de simular señales de salida senoidales, ondas triangulares, ondas cuadradas, de pulsos o flancos. El usuario podrá seleccionar libremente la frecuencia y la amplitud. Además de una sencilla salida de señales, en el osciloscopio se pueden realizar diferentes modulaciones y modificaciones de señales.
		El extenso menú del osciloscopio permite un ajuste rápido y sencillo del generador de funciones. Con la ayuda de un teclado numérico es posible ajustar directamente todos los parámetros como frecuencia de salida y tensión de salida. Utilizando el osciloscopio como generador de funciones permite un trabajo rápido y sobre todo preciso. En la imagen adjunta puede observar el ajuste de frecuencia y la amplitud de una forma de onda con modulación FM, realizada a través del teclado numérico como se describe anteriormente.
Especificaciones generales del osciloscopio PCE-DSO8060
Pantalla		LCD de 5,7" con iluminación LED
Resolución de pantalla		240 x 230 píxeles
Interfaces		USB (osciloscopio <-> lápiz USB) USB (osciloscopio <-> ordenador)
Alimentación		componente de red externo: Entrada: 100 V ... 240 V AC / 50 Hz ... 60 Hz Salida: 8,5 V / 1500 mA acumulador ion-litio integrado: duración operativa aprox. 6 h
Dimensiones del osciloscopio		245 x 163 x 52 mm
Peso		1200 g
El osciloscopio PCE-DSO8060 fue diseñado para el uso rápido y sencillo. Este osciloscopio tiene su ámbito de aplicación en el laboratorio y el taller. Gracias a la integración de amplias funciones como multímetro, generador de funciones y osciloscopio, el PCE-DSO8060 tiene un uso muy versátil. Su manejo sencillo y su gran pantalla permiten una operación de forma rápida, sin que el usuario tenga que estudiar extensamente el manual de instrucciones.
		Además del propio osciloscopio con función de multímetro y generador de funciones, se incluyen los cables de prueba. Con el osciloscopio se envía también un adaptador de corriente, una cómoda bolsa de transporte y unas instrucciones de uso extensas. La bolsa de transporte protege el osciloscopio en el transporte. Gracias a las tres funciones incorporadas en el osciloscopio PCE-DSO8060, los técnicos no tendrán que llevar tres dispositivos por separado: un osciloscopio, un multímetro y un generador de funciones, en su caja de herramientas. Esto ahorra espacio y sobre todo gastos.
Contenido del envío del osciloscopio PCE-DSO8060 1 x osciloscopio PCE-DSO8060, 2 x sondas para el osciloscopio PCE-DSO8060, 2 x cables de prueba de laboratorio, 1 x cable de conexión BNC, 1 x componente de red, 1 x acumulador ion-litio, 1 x instrucciones de uso del osciloscopio PCE-DSO8060, 1 x software

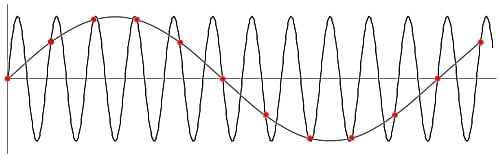

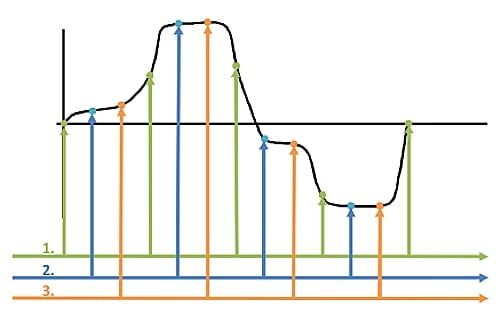

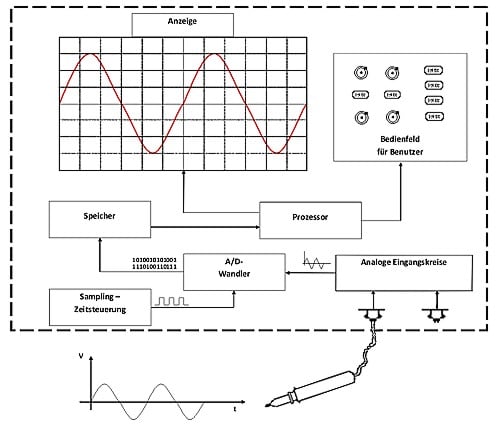

Principio de funcionamiento del osciloscopio digital con memoria Los osciloscopios se usan donde es necesario representar señales eléctricas de forma visual. Se representa el transcurso de la tensión a través del tiempo en un sistema de coordenadas bidimensional. Un osciloscopio digital con memoria se compone de la siguiente forma. La señal recogida por la punta de sonda se ajusta con la ayuda de los circuitos de entrada analógica (señal, amplificador, etc.). A continuación se envía a un transductor A/D. El transductor A/D es una pieza que transforma la tensión de entrada analógica en un valor numérico digital. La señal se comprueba en un ciclo fijo. Los valores se guardan en una memoria. Mediante un procesador los valores se leen y se muestran en pantalla. Algunos conceptos del osciloscopio Velocidad de muestreo: La velocidad de muestreo le indica cuantas veces se comprueba o mide la señal analógica. Normalmente se le indica la cantidad de muestras por segundo recogidas, p.e. 500 MS/s (Megasamples por segundo). De la velocidad de muestreo depende hasta donde se muestra una indicación correcta de la frecuencia de la señal de entrada. Para obtener una buena presentación la velocidad de muestreo debería ser el décuplo de la frecuencia de entrada máxima. Cuando se comprueba una señal con una velocidad de muestreo baja se produce el efecto aliasing. Este efecto produce que una forma de onda se muestre con el múltiplo del período de la señal real. El siguiente esbozo lo ilustra: Los puntos rojos indican el muestreo. De este se reconstruye erróneamente una señal de baja frecuencia. Para evitarlo se puede usar un filtro de paso bajo que filtra frecuencias que están por encima de la frecuencia de muestreo media. Secuencia de medición (muestreo desfasado): Mediante la secuencia de medición puede reconstruir señales periódicas con una baja velocidad de muestreo de forma correcta. Para ello cada periodo se muestrea varias veces. Sin embargo, los momentos del muestreo se desfasan con relación al inicio del período. Después de la primera ejecución (verde) la señal es muestreada varias veces más de forma desfasada (azul y naranja). Esto permite reconstruir la señal con precisión a pesar de tener una baja velocidad de muestreo. Este proceso tiene la desventaja que la señal debe ser periódica y repetitiva. Sucesos únicos y breves no pueden ser registrados. Disparo (trigger): Si los osciloscopios mostraran la señal de entrada de izquierda a derecha no sería posible generar una imagen parada. Debido a que la frecuencia de imagen suele ser muy alta y la señal iniciaría desde un punto casual, obtendríamos una imagen intermitente. Para solucionar este problema se un trigger. Esto permite obtener una imagen nítida, pues detecta cuándo la señal de entrada sobrepasa el valor límite (este ajuste se hace de forma manual en el osciloscopio). En cuanto se genera un evento trigger se muestra la señal de entrada en pantalla. Así se consigue que la señal se muestre empezando siempre desde el mismo punto. Muchos osciloscopios le ofrecen un disparo externo. Esto permite que el inicio de la indicación se regule a través de una entrada externa. Osciloscopio digitales modernos ofrecen adicionalmente otras posibilidades de disparo (trigger).

Información:

Recomendación:

Certificado de calibración metrológica de:		Servicio técnico y Mantenimiento de:
Osciloscopio		Osciloscopio

Certificado de calibración internacional:	220 US$	Mantenimiento Preventivo y verificación:	35 US$
Certificado de calibración de laboratorio de calibración EQUINLAB SAC - Norma 17025	30 US$	Reparación, mantenimiento correctivo, ajuste, actualización y Validación:	60 US$

Incluye:

** Garantia 2 años.

** Descuentos por la venta de dos o más Osciloscopio.

** Certificado de calibración metrologica de Osciloscopio.

** Mantenimiento preventivo, correctivo (reparación), servicio técnico y repuestos.

** Ventas, mantenimiento, calibración, certificación y servicio técnico las 24 horas.

Envios a: Argentina, Bolivia, Brasil, Chile, Colombia, Costa, Rica, Cuba, Ecuador, El Salvador, Guatemala, Honduras, México, Nicaragua, Panamá, Paragua, Perú, Puerto Rico, República Dominicana,Uruguay ,Venezuela.

Contácto rápido: Ventas@equinlabsac.com info@equinlabsac.com

Precio $ 1,850.00

Catalog:

Osciloscopio PCE

Se encuentra usted aquí

Osciloscopio PCE-DSO8060

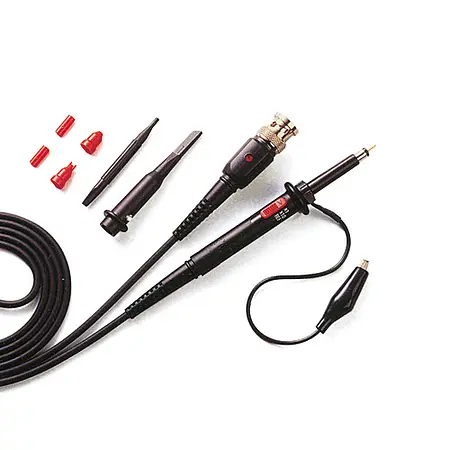

Sonda de prueba de 60 MHz PKT- TK- 60

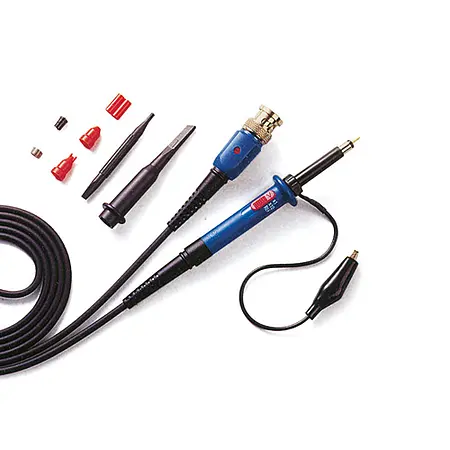

Sonda de prueba de 100 MHz PKT- TK- 100

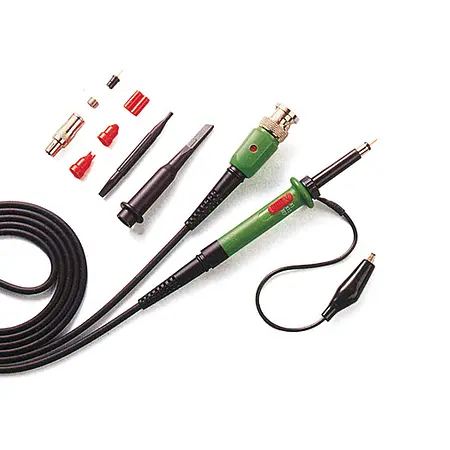

Sonda de prueba de 250 MHz PKT- TK- 250

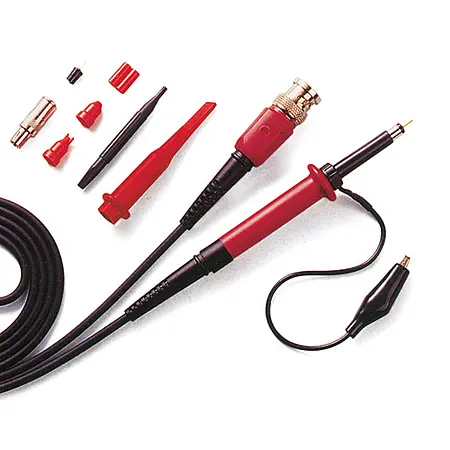

Sonda de prueba de 250 MHz PKT- TK- 250/ 100

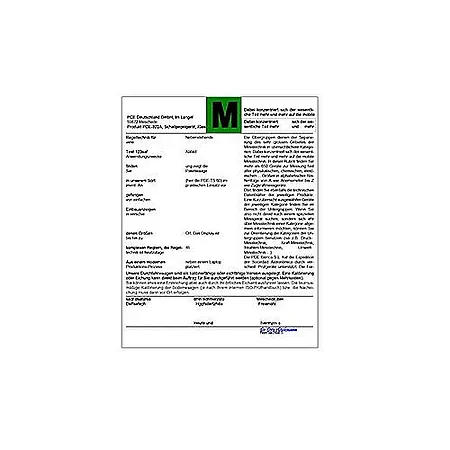

Certificado de calibración ISO para el PCE- ...
