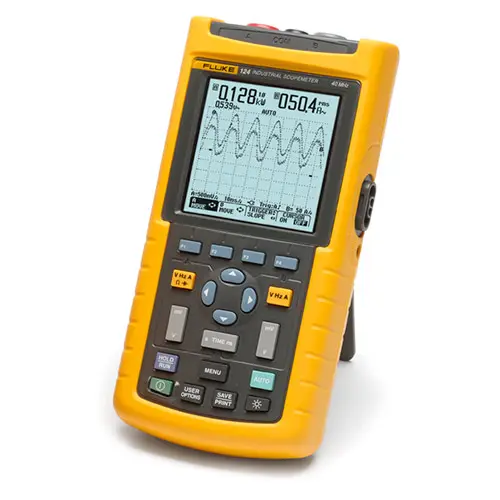

Osciloscopio ScopeMeter FLUKE 124

Osciloscopio robusto con ancho de banda hasta 40 MHz /
2 canales / con multímetro

El osciloscopio ScopeMeter FLUKE 124 es una robusta herramienta para la localización de averías en entornos industriales. El osciloscopio es un aparato realmente fascinantes que integran un osciloscopio, un multímetro y una registrador "sin papel" en un único equipo, asequible y fácil de usar. El osciloscopio es ideal para mediciones en máquinas, instrumentos, bucles de control y sistemas de alimentación de corriente. El ancho de banda del osciloscopio ScopeMeter FLUKE 124 puede ser de hasta 40 MHz. Además del modo de osciloscopio, posee una función de multímetro TRMS. La construcción robusta del ScopeMeter asegura que el osciloscopio aguanta también la dura rutina diaria en la industria. Los usuarios de osciloscopios saben lo difícil que puede ser el ajuste del disparo (trigger). Los ajustes erróneos generan resultados inestables y a veces falsos. La función única Connect-and-View del ScopeMeter FLUKE detecta muestras de señales y ajusta de modo automático los parámetros correctos de disparo (trigger). Asegura una indicación estable, fiable y reproducible, independientemente del tipo de señal medido – también en accionamientos de motor y señales de control – sin tocar una sola tecla del ScopeMeter. El osciloscopio ScopeMeter FLUKE 124 integra un registrador de datos. Con el registrador "sin papel" puede registrar los valores máximo, mínimo y promedio durante 16 días (serie FLUKE 120). Todos los ScopeMeter disponen de la función FLUKE TrendPlot™. El ScopeMeter FLUKE 124 dispone de una función de medición de cursor. Además de esta función, hay más de 26 funciones de medición instaladas en el ScopeMeter. El modo de estabilidad bus de los ScopeMeter proporciona una indicación clara de „bien/mal“ para señales eléctricas. Especialmente en sistemas de bus y redes industriales como CANBus, ProfiBus, RS-232 y muchos otros, el ScopeMeter es una herramienta indispensable. El osciloscopio ScopeMeter tiene una seguridad certificada según CAT III hasta 600 V según EN 61010-1. El osciloscopio dispone de múltiples accesorios. El acumulador NiMH del ScopeMeter permite un funcionamiento seguro de hasta 7 horas. A través de la interfaz óptica y los componentes adicionales, los valores de medición pueden transferirse del ScopeMeter a un ordenador.

- Osciloscopio digital de dos canales de 40 MHz

- 2 multímetros digitales de verdadero valor eficaz y 5.000 cuentas

- Mediciones automáticas

- TrendPlot™: registrador de dos canales

- La sencillez de disparo Connect-and-View™ para un funcionamiento "manos libres"

- Cables de prueba apantallados para los modos de osciloscopio, medidas de resistencia y continuidad

- Duración de las baterías: hasta 7 horas

- Clasificación de seguridad CAT III 600 V

- Interfaz aislada ópticamente para conexión al PC

- Funciones de medición de VDC, VAC, VAC+VDC, Ohmios, Continuidad, Comprobación de diodos, Corriente, °C, °F, Capacidad, dBV, dBM, Factor de cresta, Touch Hold y Ajuste a cero

- Equipo compacto y muy robusto

Especificaciones técnicas acerca del osciloscopio ScopeMeter ® FLUKE 124

ScopeMeter ®

FLUKE 124

Ancho de banda

40 MHz

Funciones de medición multímetro TRMS de 2 canales

VDC, VAC, VAC + VDC, ohmios, continuidad, comprobación de diodos, corriente, ºC, ºF, capacidad, dBV, dBm, factor de cresta, Touch hold, ajuste a cero

Registro TrendPlot (impresión de tendencias)

Escala automática vertical y compresión temporal.
Presentación de lecturas reales de mínimos, máximos y promedio

Cursor

ΔT, 1/ΔT, V, ΔV, tiempo de subida /y caida

Máx. velocidad de muestreo en tiempo real

25 MS/s

Velocidad de muestreo equivalente

hasta 2,5 GS/s

Canales y digitalizadores

2

Rango de la base de tiempos

20 ns/div ... 1 min/div

Sensibilidad de entrada

5 mV/div ... 500 V/div

Tipos de disparo

Connect-and-ViewTM, marcha libre y desviación individual, flanco, vídeo, externo

Captura de picos

40 ns

Medidas del osciloscopio

26 automáticas

Modo de armónicos

-

Longitud máxima de registro

512 puntos mín/máx por cada entrada

Memoria

20 pantallas y configuraciones

Temperatura operativa

0 ... +50 ºC

Temperatura de almacenamiento

-20 ... +60 ºC

Altura de trabajo

3000 m

Seguridad eléctrica

600 V CAT III (EN 61010-1)

Dimensiones

232 x 115 x 50 mm

Peso

1,2 kg

Garantía

3 años (aparato)

1 año (accesorios)

Duración batería

7 h

Acumulador

NiMH

Interfaz

Puerto RS-232 ópticamente aislado

Contenido del envío del osciloscopio ScopeMeter ® FLUKE 124

1 x Osciloscopio ScopeMeter ® FLUKE 124
1 x AC120 Pinzas de cocodrilo
1 x BB120 Adaptador tipo banana a BNC
1 x STL120 Juego de cables de prueba apantallados
1 x VPS40 Sonda de tensión, 40 MHz, 10:1
1 x Juego de pinzas de gancho HC120
1 x Juego de cables de prueba multímetro TL7S
1 x Batería recargable BP120MH NiMH
1 x PM8907 Cargador  de batería/adaptador de tensión de línea
1 x Manual de puesta en funcionamiento
1 x Manual de usuario (CD-ROM)
